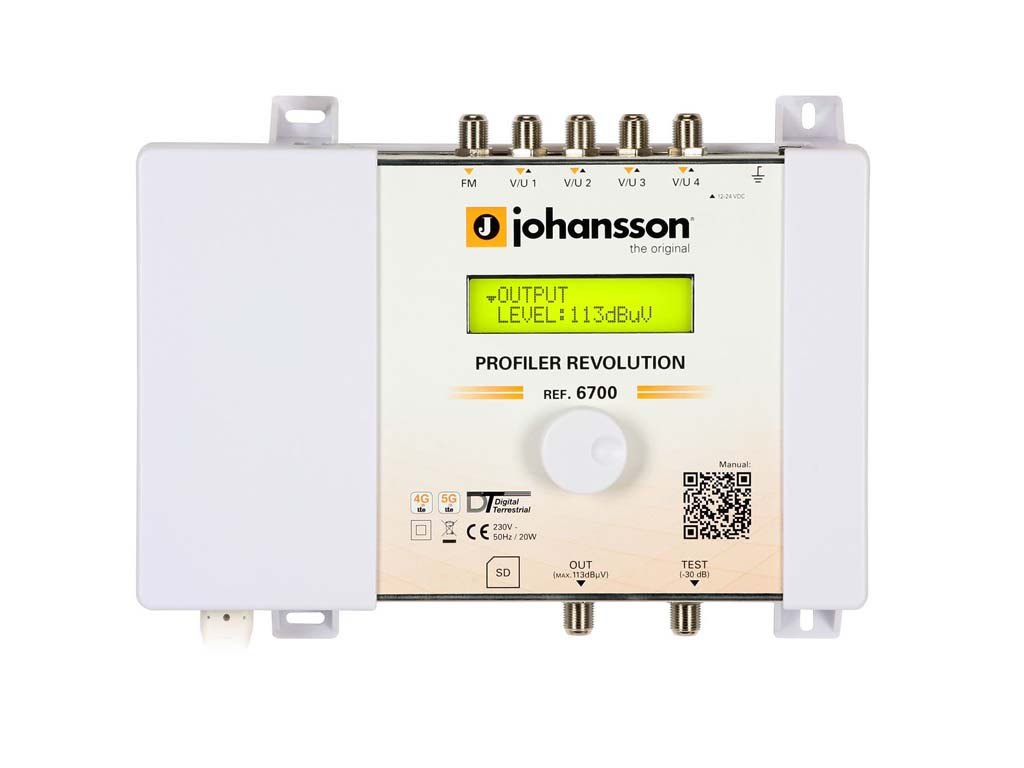

Anténní zesilovač programovatelný Johansson PROFILER 6700 Revolution
4 vstupy VHF / UHF + FM
Programovatelný vícepásmový zesilovač 6700 Revolution Profiler
Programovatelný vícepásmový zesilovač 6700 Revolution Profiler je určen pro společné anténní systémy pro příjem pozemního DVB-T signálu pro bytové domy, sídliště, hotely, penziony, domy, školy, nemocnice atd.
Zesilovač je určen do obtížných podmínek pro příjem televizních signálů, signály mají různou úroveň a které přicházejí z různých směrů. Zesilovač má čtyři programovatelné vstupy pro VHF (174-240 MHz) / UHF (470-862 MHz) a jeden vstup v pásmu FM (88-108 MHz), podporující 50 kanálových tras. Zesilovač může přijímat tyto signály, vyrovnává jejich úrovně a zesílení. Automatická regulace zesílení pro kompenzaci úrovně signálu pro všechny kanály, bez ohledu na jejich úroveň vstupu do zařízení (při zachování minimální úrovně požadované pro správnou kvalitu signálu). Tato funkce umožňuje libovolnou konfiguraci jednotlivých UHF vstupů a jejich přizpůsobení s podmínkami příjmu televizního signálu v místě instalace.
Zesilovač PROFILER 6700 Revolution může být použit samostatně - jako součást multiswitch instalace nebo koncové stanice (aiz).
Zesilovač PROFILER 6700 Revolution vybaven možností měniče - změna kteréhokoliv kanálu v pásmu VHF / UHF na jiný VHF / UHF.
Zařízení umožňuje přenos DC 12 V / 24 V s maximálním proudem 100 mA pro anténní předzesilovač.
Vestavěný filtr signálu LTE umožňuje eliminaci nežádoucích signálů v pásmu 4G (790 MHz) a 5G (694 MHz), určené k šíření datových služeb (LTE).
Zesilovač je možné instalovat pouze v interiéru.
Zesilovač je možné zamknout číselným kódem.
Technické parametry:
počet vstupů / výstupů: 5 / 1 + 1 (test -30 dB)
vstupy: FM (88-108 MHz), BIII/DAB (174-240 MHz), UHF (470-862 MHz)
programovatelné vstupy: VHF/UHF 1, VHF/UHF 2, VHF/UHF 3, VHF/UHF 4
LTE ochrana: automatická volba 694, 790 nebo OFF
počet / šířka filtrů: 32x cluster filtr / 8 MHz (1 kanál)
celkový počet programovatelných filtrů: 50
kombinace programování vstupů z jakéhokoli VHF nebo UHF kanálu do jakéhokoli kanálu VHF nebo UHF
zesílení: FM 35 dB, BIII/DAB >45 dB, UHF >55 dB
předzesilovače na vstupech UHF zesílení: 20 dB (možno vypnout)
regulace zesílení: FM 20 dB, BIII/DAB/UHF automatické (AGC)
max. vstupní úroveň: FM 37-77 dBµV, VHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV, UHF 40 dBµV (u 64QAM s kódovou rychlostí 3/4) -109 dBµV
max. výstupní úroveň: FM - 113 dBµV (60dB/IM3), BIII/DAB/UHF - 120 dBµV (60dB/IM3), VHF/UHF s 1x MUX - 113 dBµV, VHF/UHF s 6x MUX - 110 dBµV
selektivita na UHF: 35 dB / 1 MHz
natavení náklonu: 9 dB
napájení předzesilovače: 12/24 V - BIII/DAB/UHF - celkem max. 100 mA
napájení: 100-240 V
konektory: F konektor
hmotnost: 0,8 kg
rozměry: 217 x 165 x 59 mm
provozní teplota: -5 až +50°C
