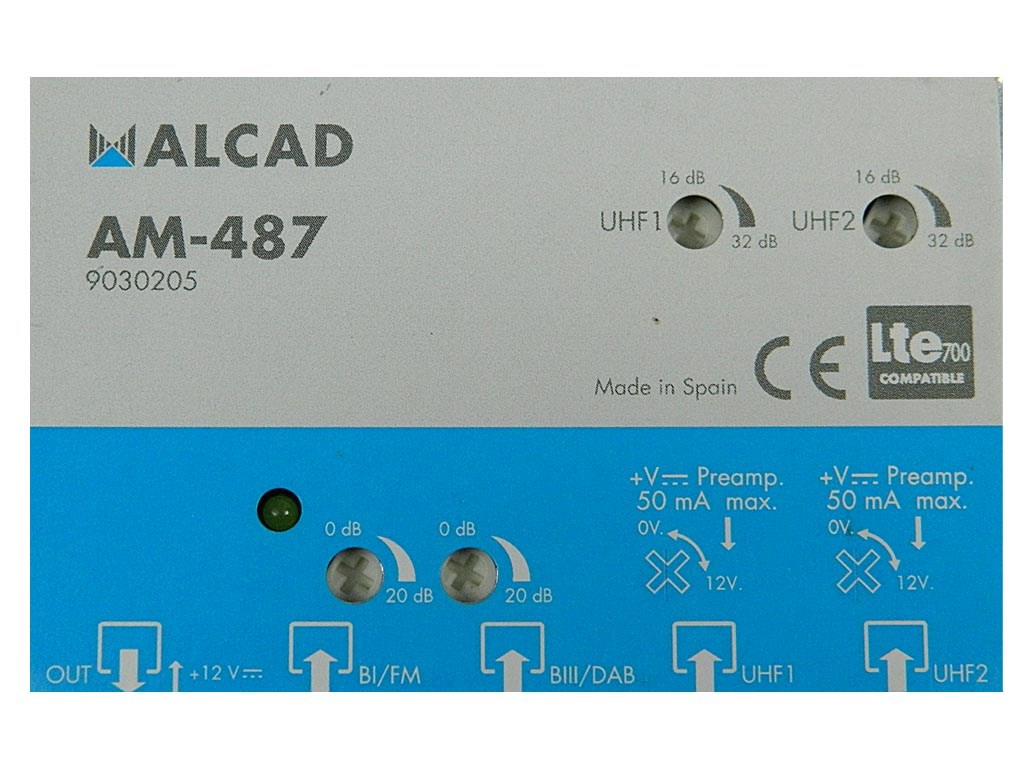

anténní zesilovač ALCAD AM-487 4x vstup (UHF1, UHF2, FM, DAB)
zesílení UHF 32dB, DAB / FM 20dB

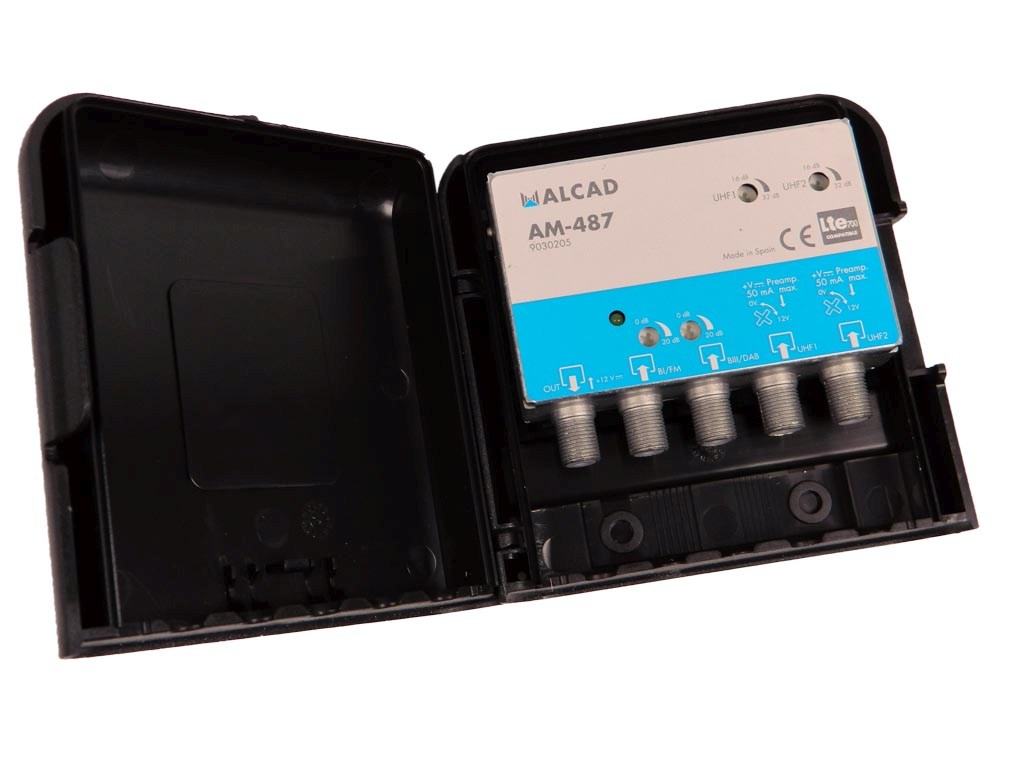

Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače. Antenní zesilovač Alcad AM-487 má potlačené pásmo LTE700. Alcad série 903.
Technické parametry:
počet vstupů/výstupů 4 / 1
vstupy FM(88-108 MHz _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz)
zesílení 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2)
zvlnění v pásmu ±1 dB (FM/DAB), ±2 dB (UHF)
regulace zesílení 20 dB (FM), 16 dB (DAB/BIII/UHF)
šumové číslo 5 dB (FM/DAB), 6 dB (UHF)
max. výstupní úroveň (DIN45004B) 108 dBµV
max. výstupní úroveň (IMD3 -66 dB) 105 dBµV
max. výstupní úroveň (IMD2 -60 dB) 93 dBµV
potlačení mezi vstupy >30 dB
tlumení odrazu na vstupu >10 dB
napájení předzesilovače 12V/50 mA pro vstup UHF (vypínatelný)
napájení +12V / 45 mA (externí zdroj AL-105 nebo AL-205)
konektory F-konektor
pracovní teplota -10°C .....+65°C
stupeň krytí IP 53
hmotnost 0,25 kg
rozměr balení 110 x 125 x 45 mm
Náhrada za již nevyráběné zesilovač Alcad AM-374, AM-356
