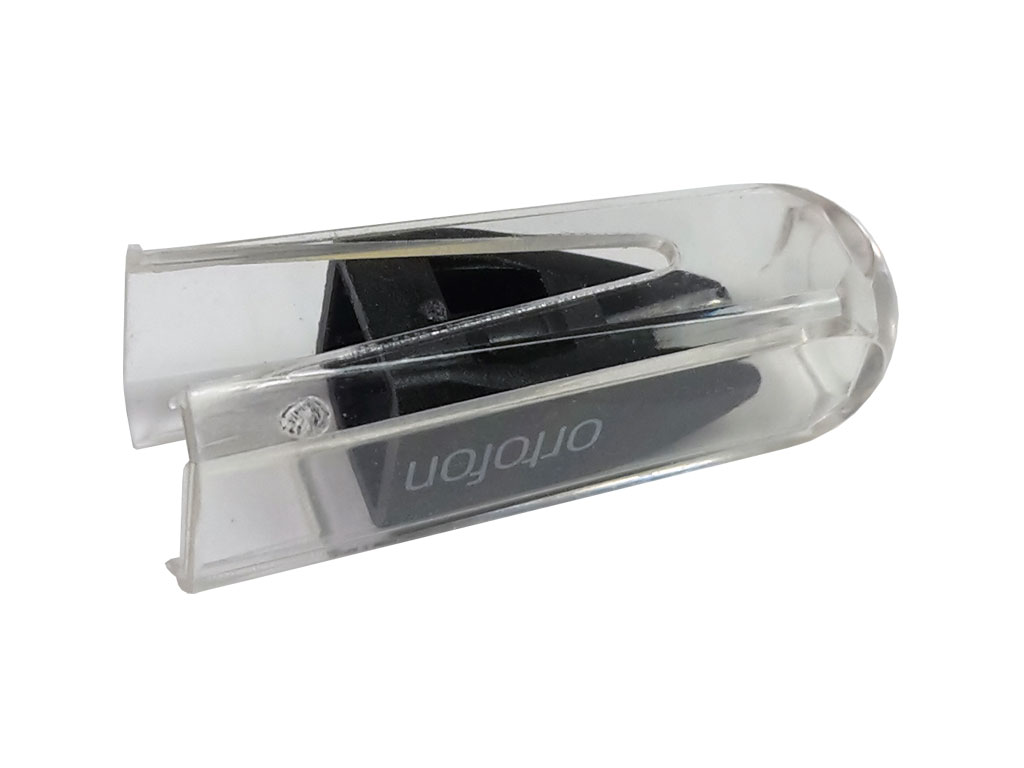

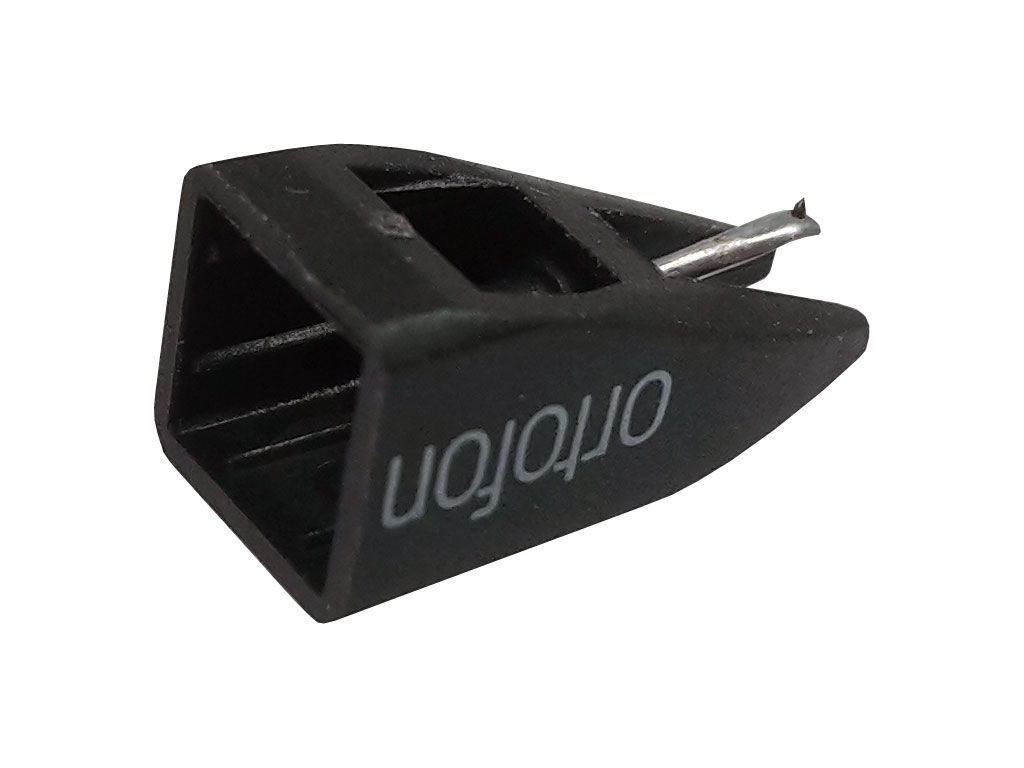

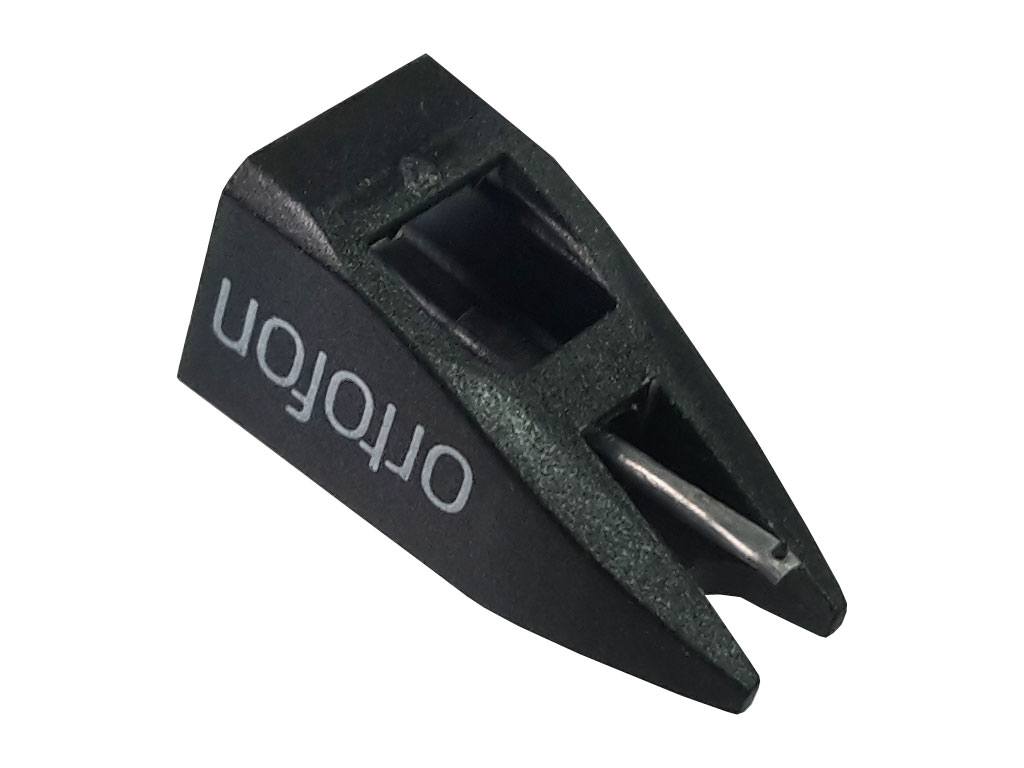

Jehla do gramofonu pro přenosku OMB5 Ortofon
ETA 147390110, 1473 90 110, OMB 5
Kód zboží:
510M110200
Výrobce:
Ortofon
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
577,69 Kč
Cena s DPH:
699 Kč
Lze objednat jen 27 ks
Originální hrot do gramofonové magnetodynamické přenosky Ortofon OMB 5 (náhradní vložka za Tesla VM 2101, VM 2102, VM2103, VM2202 a VM2204 Litrovel)
Gramofonová vložka OMB 5 Litovel byla pod označením ETA 047390080 0473 90 080 vložka výrobce Elektro Praga Hlinsko, a.s. závod 06 Litovel

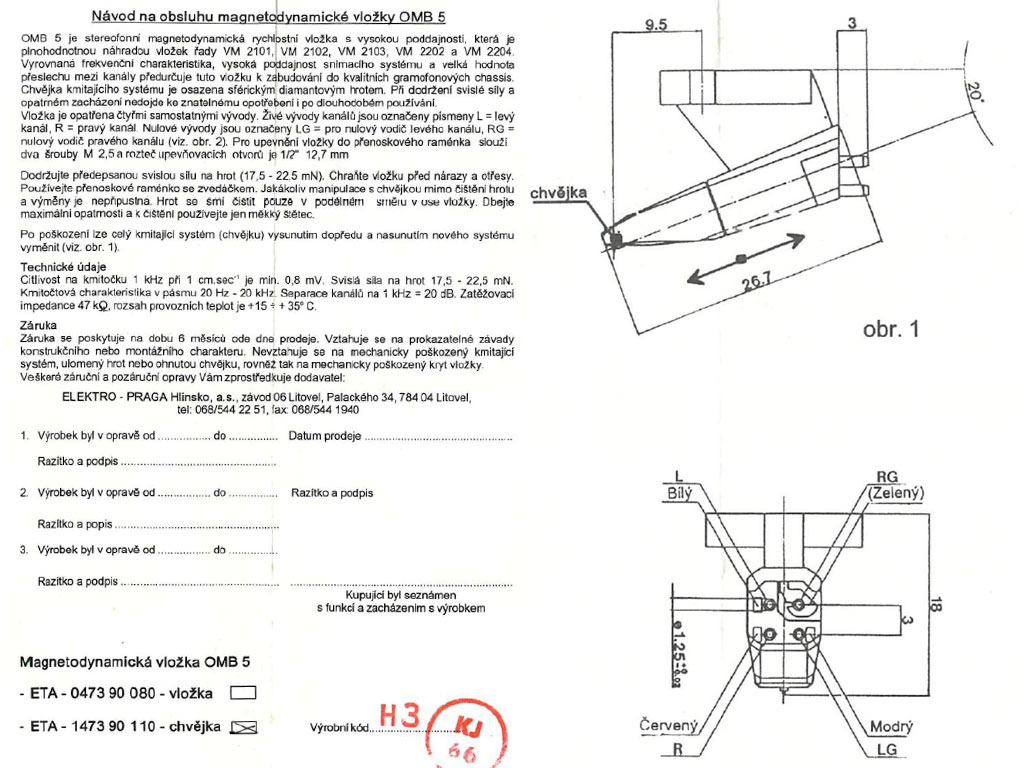

Návod na obsluhu magnetodynamické vložky OMB 5
OMB 5 je stereofonní magnetodynamická rychlostní vložka a vysokou poddajnosti, která je plnohodnotnou náhradou vložek řady VM 2101, VM 2102, VM 2103, VM 2202 a VM 2204. Vyrovnaná frekvenční charakteristika, vysoka poddajnost snímacího systému a velká hodnota
přeslechu mezi kanály předurčuje tuto vložku k zabudování do kvalitních gramofonových chassis. Chvějka kmitajícího systému je osazena sférickým diamantovým hrotem. Při dodržení svislé síly a opatrném zacházení nedojde ke znatelnému opotřebení i po dlouhodobém používání. Vložka je opatřena čtyřmi samostatnými vývody. Živé vývody kanálů jsou označeny písmeny L = levý kanál, R = pravý kanál. Nulové vývody jsou označeny LG = pro nulový vodič levého kanálu, RG = nulový vodič pravého kanálu (viz. obr. 2). Pro upevnění vložky do přenoskového raménka slouží dva šrouby M 2,5 a rozteč upevňovacích otvorů je 1/2“ 12,7 mm
Dodržujte předepsanou svislou sílu na hrot (17,5 - 22,5 mN). Chraňte vložku před nárazy a otřesy. Používejte přenoskové raménko se zvedáčkem. Jakákoliv manipulace s chvějkou mimo čištění hrotu a výměny je nepřípustná. Hrot se smí čistit pouze v podélném směru v ose vložky. Dbejte
maximální opatrnosti a k čištění používejte jen měkký štětec.
Po poškození lze cely kmitající systém (chvějku) vysunutím dopředu a nasunutím nového systému vyměnit (viz. obr. 1 příloha PDF – ke stažení).
Technické údaje:
Citlivost na kmitočtu 1 kHz při 1 cm/sec je min. 0,8 mV.
Svislá síla na hrot 17,5 - 22,5 mN.
Kmitočtová charakteristika v pásmu 20 Hz - 20 kHz Separace kanálů na I kHz = 20 dB.
Zatěžovací impedance 47 kQ, rozsah provozních teplot je +15 + 350 C.
Záruka
Vztahuje se na prokazatelné závady konstrukčního nebo montážního charakteru.
Nevztahuje se na mechanicky poškozený kmitající systém, ulomený hrot nebo ohnutou chvějku, rovněž tak na mechanicky poškozený kryt vložky.
