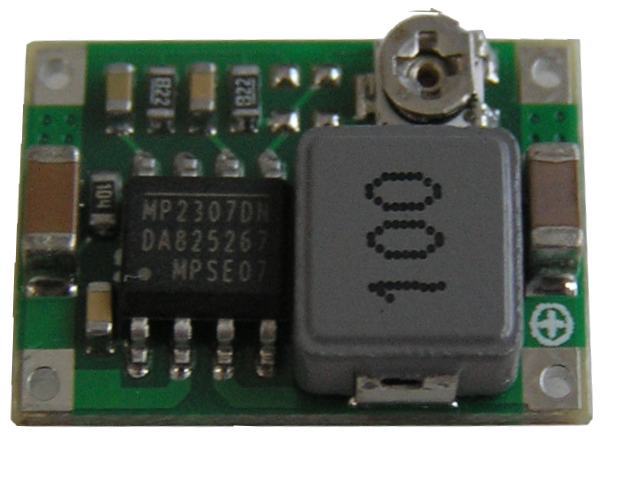

Modul nastavitelného zdroje STEP-DOWN 1,0 - 17V / 0,7A (2A) supermini, univerzální použití
Uin 4,8 - 20V, Uout 1,0 - 17V, 17x11mm
Kód zboží:
460M066600
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
41,14 Kč
Cena s DPH:
49,78 Kč
Lze objednat jen 45 ks
Velmi malý univerzálně použitený modul impulzního zdroje, velmi vhodné potřeby modelářů nebo pro opravy zdrojových částí LED TV ve kterých není možné identifikovat původní obvod a nebo je nedostupný. Výstupní napětí je nastavitelné pomocí trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace s trvalým proudem do 0,7A. Modul je schopen krátkodobě vykrýt odběr až 3A ale vzhledem k rozměrům modulu tyto odběrové špičky nesmí přesáhnout 5 sekund s poměrem 1 :100 v přepočtu na trvalý proud 0,6A. Rozměry modulu jsou 22x17x4mm, pracovní frekvence 0,75 - 1MHz, účinnost 90 - 96%. Vstupní i výstupní napětí je nutné zablokovat dalším externím elektrolytickým kondenzátorem s hodnotou 100 až 220uF.
Vstupní napětí 4,8 - 20V
Výstupní napětí 1,0 - 17V
Výstupní proud doporučený - do 0,7A
Výstupní proud maximální 2A, krátkodobý impulz až 3A
Odběr proudu na prázdno 1,2mA
Pracovní frekvence 1MHz
Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud :
0,3A - 25°C
0,5A - 40°C
0,7A - 45°C
1,0A - 52°C
