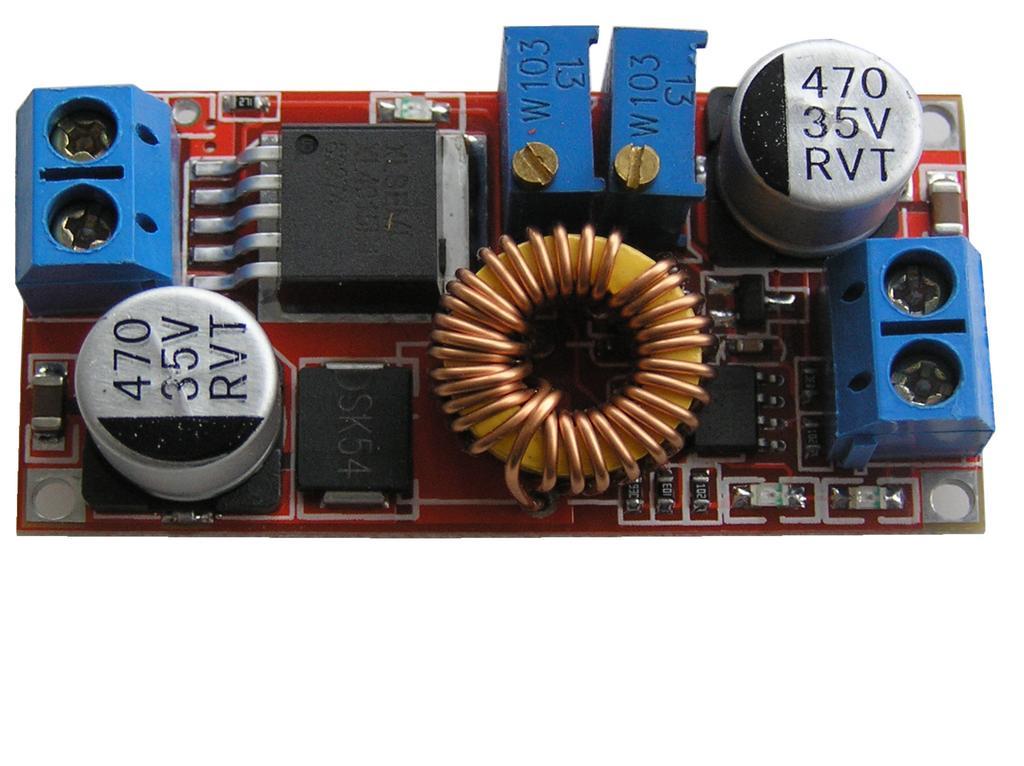

Modul nastavitelného zdroje STEP-DOWN 1,2 - 30V / 1,5A (4A) s nastavením CV/CC, univerzální použití
Uin 5 - 30V, Uout 1,2 - 30V, 51x26mm
Kód zboží:
450M091100
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 11 ks
Cena bez DPH:
104,5 Kč
Cena s DPH:
126,45 Kč
Lze objednat jen 11 ks
Univerzálně použitelný modul impulzního zdroje step-down, velmi vhodné pro napájení výkonových LED diod vyžadujících konstatní proud nebo konstrukci nabíječů umožňující režim CC/CV ( konstatní proud / konstantní napětí což je velmi vhodné pro nabíjení Li-ion a olověných akumulátorů ). Výstupní napětí a maximální výstupní proud jsou nastavitelné pomocí víceotáčkových trimrů osazených přímo na desce modulu. Režim ve kterém se momentálně modul nachází je indikován pomocí 2ks LED které jsou přímo na desce modulu.
Provozní teplota modulu je přímo závislá na výstupním proudu a poměru vstupního / výstupního napětí, doporučujeme použít pro aplikace s trvalým výstupním proudem do 1,5A. Je potřeba mít na paměti, že velikost modulu limituje jeho maximální tepelnou ztrátu.
Vstupní napětí 5 - 32V
Výstupní napětí 1,2 - 30V
Výstupní proud doporučený - do 1,5A
Výstupní proud maximální min. 4A
Výstupní proud minimální 0,12A ( tato hodnota je nejnižší nastavitelné omezení proudu )
Odebíraný proud na prázdno 17mA / 12V
Pracovní frekvence 300kHz
Použitý obvod XL4015
Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 1,5A nebo krátkodobé zatížení až do 3A. Modul je osazen obvodem XL4015E1. Při dlouhodobém zatížení proudem nad 1A a nízkém poměru vstupního / výstupního napětí doporučujeme na vstup modul přidat externí low-esr kondenzátor s kapacitou 1000uF.
