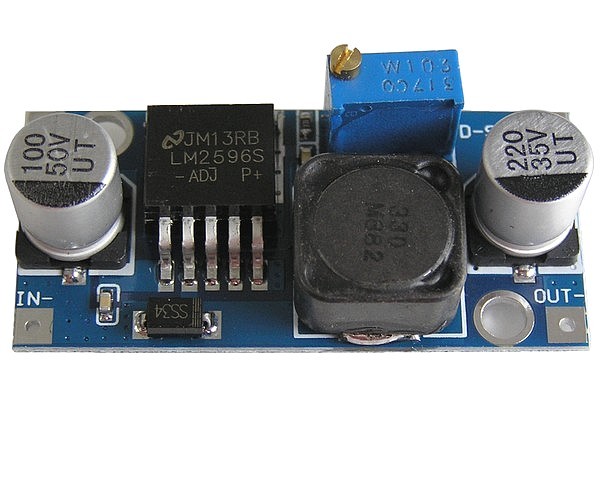

Modul nastavitelného zdroje STEP-DOWN 1,2 - 37V / 1,5A (3A) univerzální použití, SMD elyt
Uin 5 - 40V, Uout 1,2 - 37V, 43x20mm
Kód zboží:
460M036200
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 6 ks
Cena bez DPH:
50,82 Kč
Cena s DPH:
61,49 Kč
Lze objednat jen 6 ks
Univerzálně použitený modul impulzního zdroje, velmi vhodné pro opravy zdrojových částí LCD a Plasma TV ve kterých není možné identifikovat původní obvod a nebo je nedostupný. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 1,5A.
Vstupní napětí 5 - 40V
Výstupní napětí 1,2 - 37V
Výstupní proud doporučený - do 1,5A
Výstupní proud maximální 3A
vstupní proud na prázdno max. 6mA
typická účinnost 88 - 96%
použitý obvod LM2596S
Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud :
0,5A - 30°C
1,0A - 44°C
1,5A - 52°C
2,0A - 64°C
