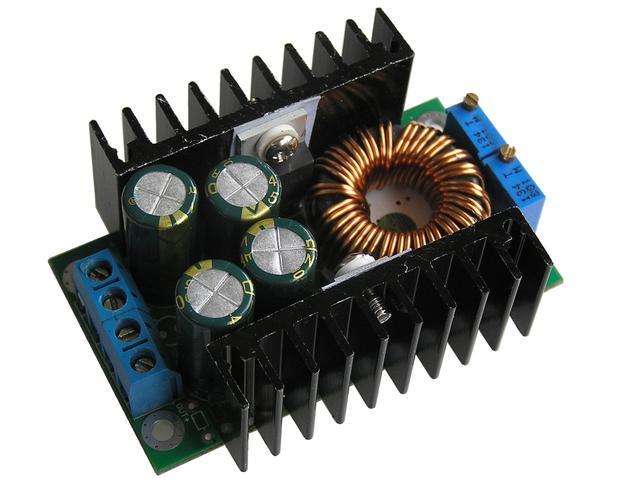

Modul nastavitelného zdroje STEP-DOWN 7 - 40V / 8A (9A) s nastavitelným proudovým omezením, univerzální použití
Uin 7 - 32V, Uout 0,8 - 28V, 65x47mm
Univerzálně použitený modul impulzního zdroje s vysokou účinností. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu aplikací včetně nabíječů - pro tento režim modul umožňuje nastavit proudové omezení v rozsahu 1 - 9A a poté se chová jako nabíječ s charakteristikou CC / CV. Výstupní napětí a proudové omezení je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 8A, ale modul umí bez problému vykrýt i krátkodobé zatížení výstupním proudem 9A. Modul není dimenzován pro trvalé zatížení maximálním proudem. Pro případ trvalého zatížení maximálním poudem je nutné zajistit odpovídající dodatečné chlazení a posílit kapacitu výstupních kondenzátorů. Modul je osazen obvodem XL4016.
U tohoto modulu není možné propojit vstupní a výstupní mínusové svorky - došlo by k vyřazení nastavitelného proudového omezení.
Vstupní napětí 7 - 40V
Výstupní napětí 1,2 - 32V
Výstupní proud doporučený - do 8A
Výstupní proud maximální 9A
Vstupní proud na prázdno typ. 22mA
typická účinnost 85 - 94%
Použitý obvod XL4016E1
Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud :
1,5A - 30°C
3,0A - 41°C
5,5A - 47°C
7,0A - 62°C
