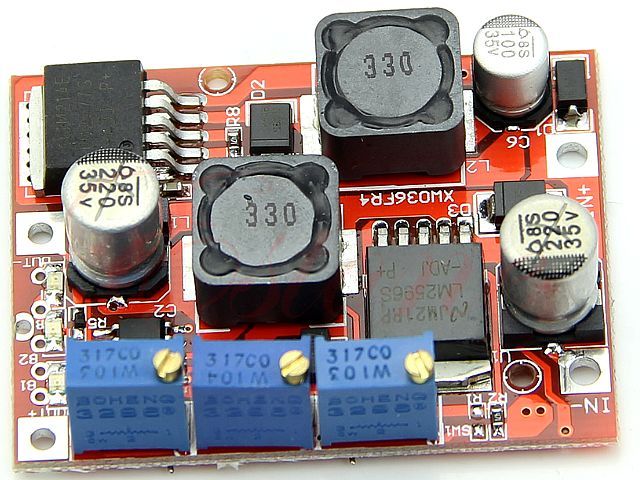

Modul nastavitelného zdroje STEP-DOWN + STEP-UP 1,2 - 37V / 1,5A (3A) univerzální použití, přídavné nastavení proudového omezení, plynule konvertuje nahoru i dolů
Uin 4 - 35V, Uout 1,2 - 25V, 50x37mm
Kód zboží:
460M002400
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 10 ks
Cena bez DPH:
129,47 Kč
Cena s DPH:
156,66 Kč
Lze objednat jen 10 ks
Univerzálně použitelný modul impulzního zdroje step-down + step-up s plynulým přechodem. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu a modul umí plynule přecházet z režimu STEP DOWN do režimu STEP UP. Minimální rozdíl vstupního / výstuoního napětí při zachování účinnosti impulzního zdroje je 2V. Při nižším rozdílu napětí IC přecházejí do lineárního režimu což se na výstupu nijak neprojeví. Výstupní proud modulu v režimu step up je lineárně omezen v závislosti na velikosti výstupního napětí, maximální konvertovaný výkon je omezen použitou velikostí cívek na modulu na 15W.
Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 1,5A.
Vstupní napětí 4 - 25V
Výstupní napětí 1,2 - 25V
Výstupní proud v režimu STEP DOWN doporučený - do 1,5A
Výstupní proud v režimu STEP DOWN maximální 3A
Výstupní proud v režimu STEP UP v poměru 1/2 doporučený - do 0,5A
Výstupní proud v režimu STEP UP v poměru 1/2 maximální 2A
Minimální omezení výstupního proudu 10mA
Vstupní proud na prázdno 42mA
Modul je osazen obvody LM2596S a LM2577S. Levý trimr umístěný u obvodu LM2596S je nastavení výsupního napětí, pravý trimr určuje proudové omezení, střední trimr nastavuje rozhodovací úroveň. Tento modul je velmi vhodný pro použití v malých nabíjecích stanicích neboť umožňuje nastavení maximálního napětí i maximálního proudu a tudíž umí kombinovat nabíjecí charakteristiky U / I.
