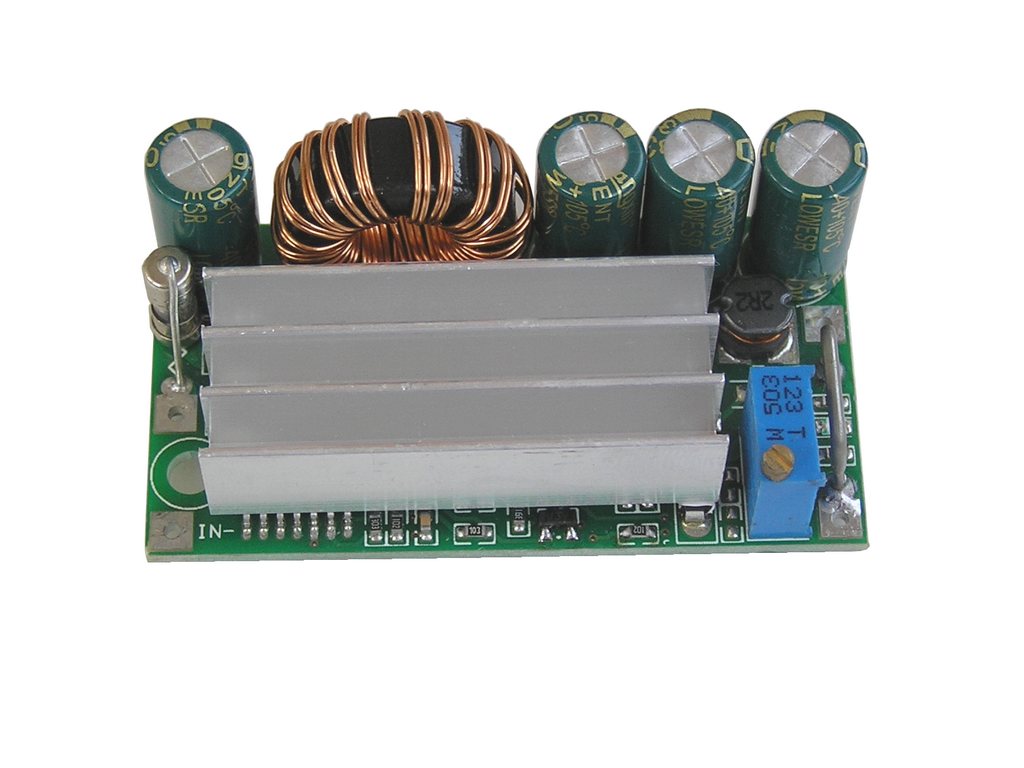

Modul nastavitelného zdroje STEP-DOWN + STEP-UP 4 - 30V / 0,5 - 30V 2A (3A), univerzální použití, konvertuje nahoru i dolů
Uin 4 - 30V, Uout 0,5 - 30V, 55x30mm
Kód zboží:
460M004500
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
133,1 Kč
Cena s DPH:
161,05 Kč
Lze objednat jen 38 ks
Uin 4 - 30V, Uout 0,5 - 30V, rozměr desky 55x30mm
Univerzálně použitený modul impulzního zdroje s plynulým přechodem step-up / step-down. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu a modul umí plynule přecházet z režimu STEP DOWN do režimu STEP UP. Minimální rozdíl vstupního / výstuoního napětí při zachování účinnosti impulzního zdroje je 2V. Při nižším rozdílu napětí IC přecházejí do lineárního režimu což se na výstupu nijak neprojeví. Výstupní proud modulu v režimu step up je lineárně omezen v závislosti na velikosti výstupního napětí, maximální konvertovaný výkon je omezen použitou velikostí cívek na modulu na cca. 30W. Modul má ochranu zkratu na výstupu.
Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 2A.
Vstupní napětí 4 - 30V
Výstupní napětí 0,5 - 30V
Výstupní proud v režimu STEP DOWN doporučený - do 2A
Výstupní proud v režimu STEP DOWN maximální 3A, špičkově 4A
Výstupní proud v režimu STEP UP v poměru 1/2 doporučený - do 1,2A
Výstupní proud v režimu STEP UP v poměru 1/2 maximální 2,5A
Vstupní proud na prázdno 35mA/12V až 60mA/5V - podle vstupního napětí ( čím nižší tím větší proud )
Pracovní frekvence 180kHz
Modul je osazen obvodel XL6009, optimální použití pro vývojové a testovací aplikace. Modul obsahuje na vstupu i výstupy jen základní filtrační kondenzátory pro proudy do 1A. Pro použití s vyšším proudem je nutno dodat externí konednátory s kapacitou 470uF.
