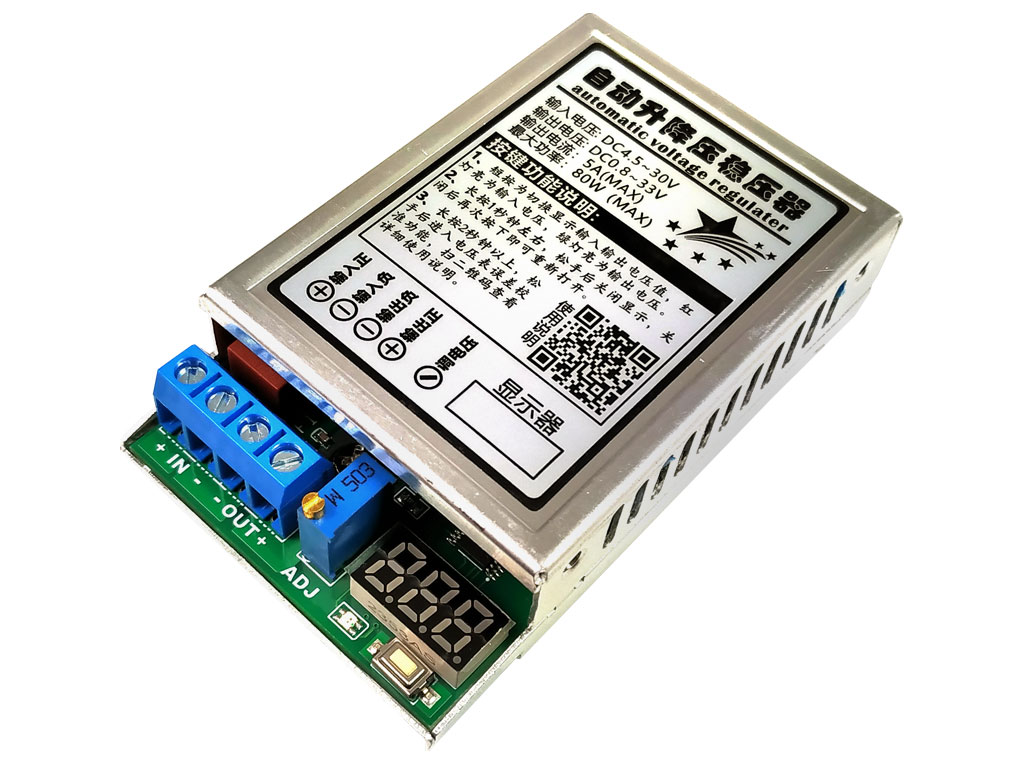

Modul nastavitelného zdroje STEP-DOWN + STEP-UP 5 - 30V / 0,8 - 33V / 80W max 5A, s digitálním voltmetrem, univerzální použití
Uin 5 - 30V, Uout 0,8 - 33V, 78x49x21mm
Kód zboží:
A000112100
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
242 Kč
Cena s DPH:
292,82 Kč
Lze objednat jen 26 ks
Uin 5 - 30V, Uout 0,8 - 33V
Univerzálně použitený modul impulzního zdroje s plynulým přechodem step-up / step-down. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu a modul umí plynule přecházet z režimu STEP DOWN do režimu STEP UP. Minimální doporučený rozdíl vstupního / výstuoního napětí při zachování účinnosti impulzního zdroje je 2V. Výstupní proud modulu je lineárně omezen v závislosti na velikosti výstupního napětí, maximální konvertovaný výkon je omezen použitou velikostí cívek na modulu na cca. 80W. Modul je schopen dodat krátkodobě výkon až 80W, avšak trvalý výstupní výkon je potřeba upravit v závislosti na provozní teplotě a zvoleném pracovním režimu. Při provozu v oblasti minimálního vstupního napětí je dosažitelný výstupní výkon velmi omezen.

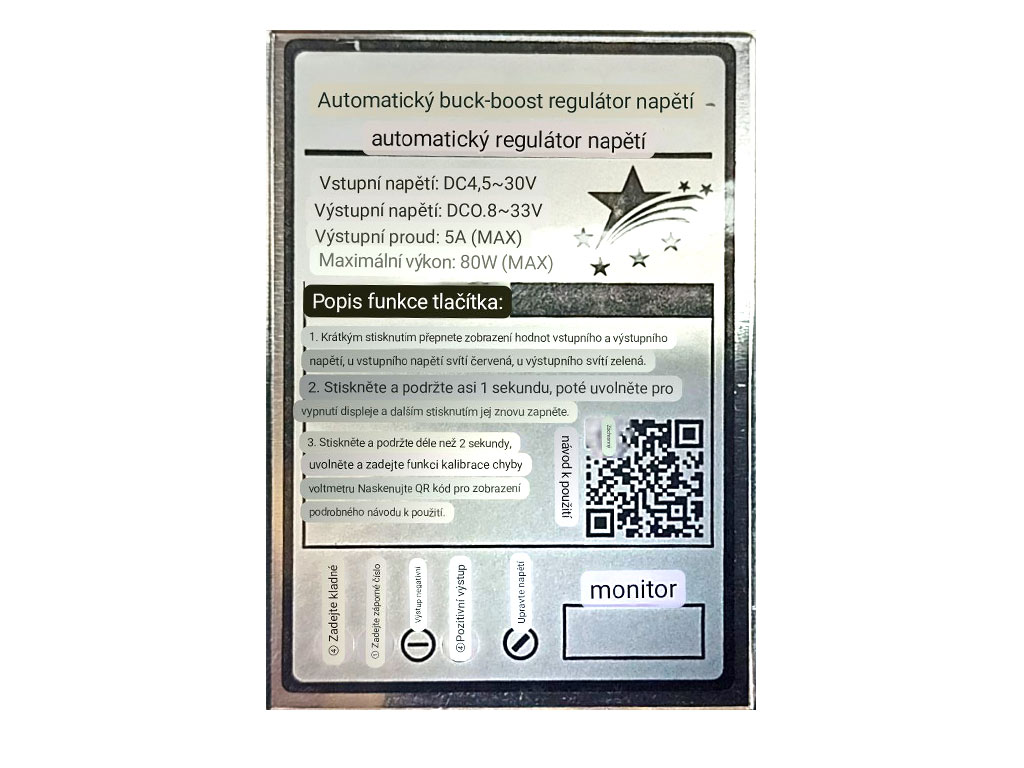

Měřící část je funkční od 5V, přepínání měření vstupního nebo výstupního napětí je pomocí tlačítka.
Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do maximálního vstupního proudu 1,5A.
Vstupní napětí 5 - 30V
Výstupní napětí 0,8 - 33V
Doporučené výstupní nepětí 2 - 27V
Výstupní nebo vstupní proud max. 5A
Výstupní / vstupní proud doporučený 1,5 / 2,5A
Vstupní proud na prázdno 45mA/12V až 60mA/5V - podle vstupního napětí ( čím nižší tím větší proud )
pracovní frekvence 170kHz
Modul je osazen obvodem FP5139 a jeho použití je optimální pro vývojové a testovací aplikace. Modul obsahuje na vstupu i výstupy jen základní filtrační kondenzátory pro proudy do 1800mA. Pro použití s vyšším proudem je nutno dodat externí konednátory s vyšší kapacitou.
