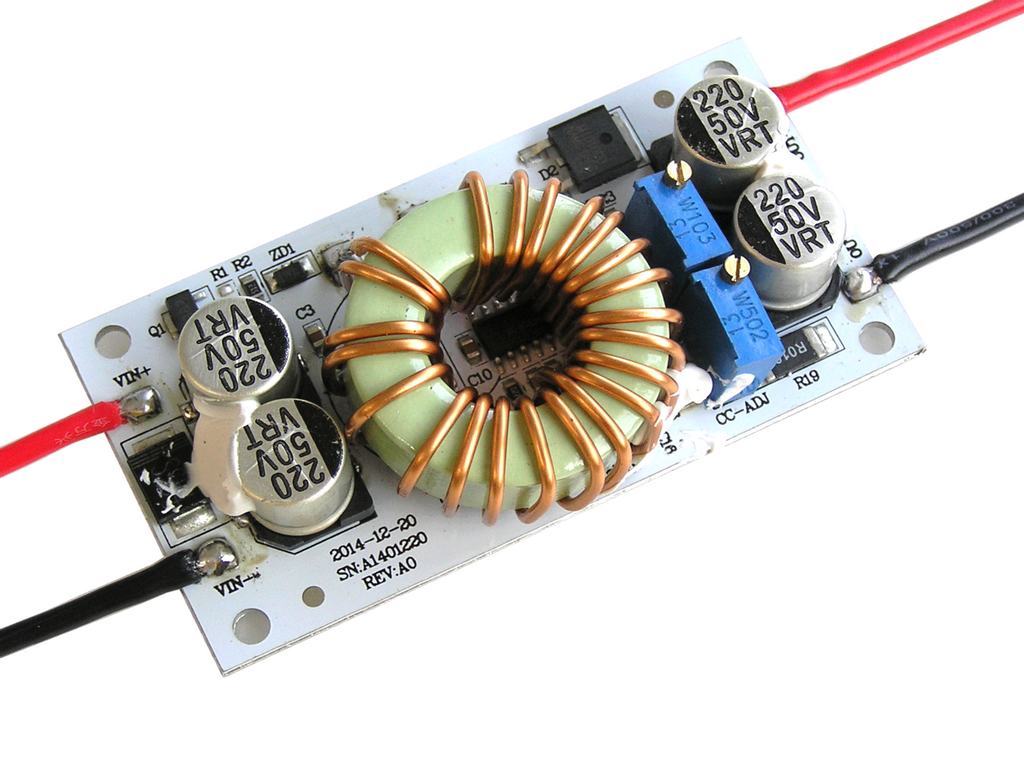

Modul nastavitelného zdroje STEP-UP 10 - 40V / 11 - 50V / 150W max 6A univerzální použití
Uin 10 - 40V, Uout 11 - 50V, 70x35mm
Kód zboží:
460M067100
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 2 ks
Cena bez DPH:
111,3 Kč
Cena s DPH:
134,67 Kč
Lze objednat jen 2 ks
Univerzálně použitený modul impulzního zdroje STEP-UP s nastavitelným omezením výstupního napětí a proudu. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Maximální vstupní proud je 6A - doporučujeme použití s maximálním vstupním proudem do 4A. Teplota modulu a odebíraný proud ze vstupního napětí má přímou závislost na vstupním napětí a jeho poměru k výstupnímu výkonu. Tento modul je optimální pro napájení výkonových LED COB čipů s provozním napětím kolem 35V ( 20 - 100W ) z 12 až 24V. Modul je na hliníkové desce a při větším zatížení vyžaduje montáž na chladič. Modul má již z výroby napájeny 120mm vodiče.
Vstupní napětí 10 - 40V
Výstupní napětí 11 - 50V
Výstupní proud doporučený - do 4A
Výstupní prou maximální 6A
Vstupní proud maximální 6A
Spotřeba na prázdno 10mA
rozsah nastavení v režimu CC: 0,2 - 6A
Pracovní frekvence 150kHz
Příklad postupu nastavení modulu pro použití LED čipu 30W.
1- pomocí trimru RV1 nastavit na výstupu napětí na prázdno kolem 37V.
2- trimrem RV2 nestavit proudové omezení na max. 900mA, optimálně na 700mA. Nejprve je vhodné trimr vytočit do zcela do prava kde je nastaven minimální proud kolem 200mA a teprve poté postupně přidávat. Též je výhodné použít jakoukoliv náhradní zátěž. Je potřeba mít na paměti, že i krátkodobé přetížení LED čipu vede k jeho rychlému poničení . Většina výkonových COB LED čipů má led diody řazeny po 10ks v jedné linii a tyto linie jsou paralelně. Maximální trvalý příkon jedné linie je 10W což odpovídá proudu 250mA, maximální povolený proud je 300mA.
