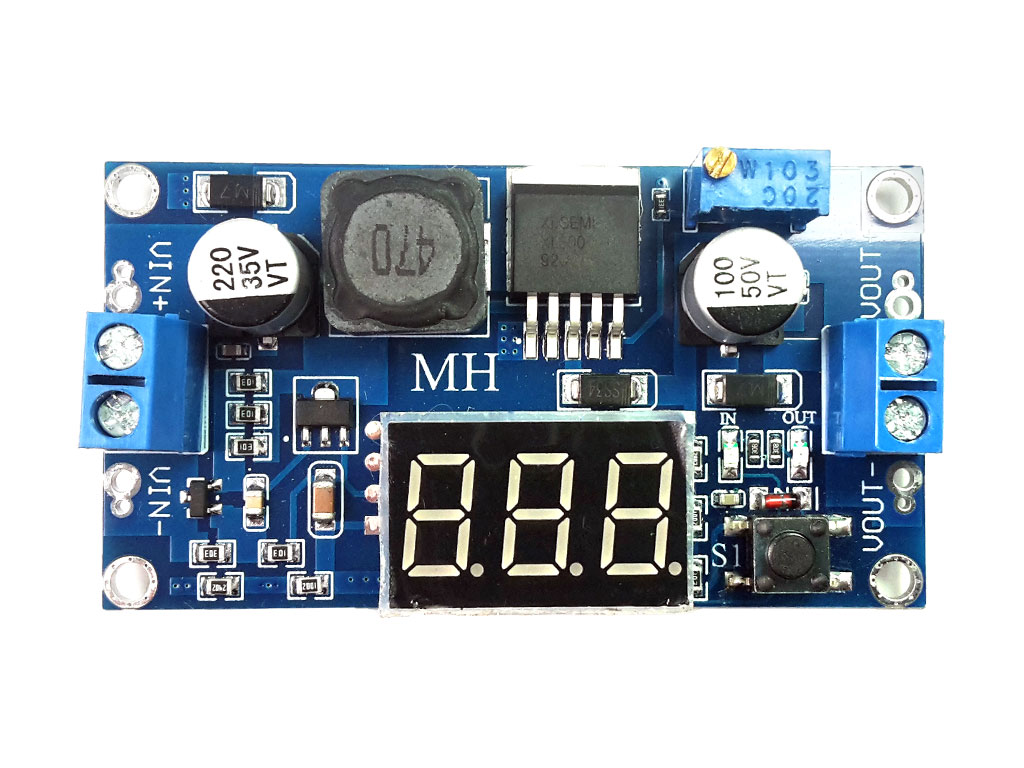

Modul nastavitelného zdroje STEP-UP 4,3V - 32V / 5 - 40V / 60W max 3A univerzální použití
Uin 4,3V - 32V, Uout 5 - 40V, 69x38mm
Kód zboží:
460M067300
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 22 ks
Cena bez DPH:
205,7 Kč
Cena s DPH:
248,9 Kč
Lze objednat jen 22 ks
Univerzálně použitený modul impulzního zdroje s vysokou účinností a digitálním měřením vstupního nebo výstupního napětí přímo na desce.Přepínání zobrazovaného napětí se provádí pomocí tlačítak vedle LED displeje. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu aplikací. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 0,85A výstupního proudu nebo do 1,5A vstupního proudu ale modul umí bez problému vykrýt i krátkodobé zatížení výstupním proudem 3A. Použitý integrovaný obvod má omezen vstupní proud na 4A. Modul není dimenzován pro trvalé zatížení maximálním proudem.
U tohoto modulu jsou propojeny vstupní a výstupní mínusové svorky.
Vstupní napětí 4,3 - 32V
Výstupní napětí 5 - 40V
Vstupní proud doporučený - do 1,5A
Výstupní proud doporučený - do 1A
Vstupní proud maximální 3A ( krátkodobé zatížení do 1 minuty )
Výstupní zvlnění 50mV / 1A
Vstupní proud na prázdno typ. 45mA
typická účinnost 85 - 94%
Použitý obvod XL6009
