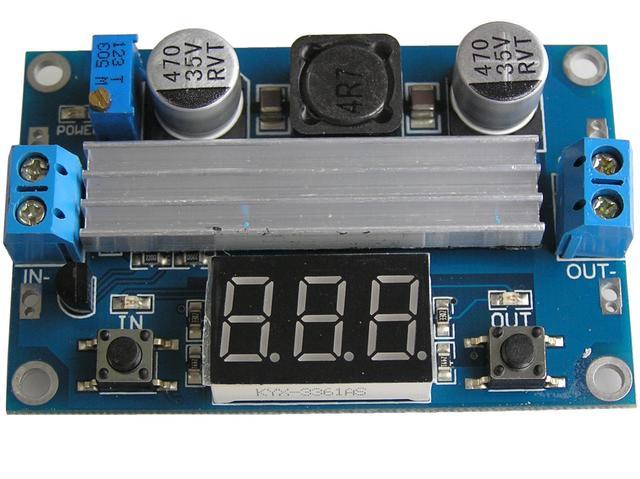

Modul nastavitelného zdroje STEP-UP 5 - 32V / 6 - 35V / 100W max.3A univerzální použití, včetně měření napětí LED displej
Uin 10 - 30V, Uout 12 - 32V, 43x67mm
Kód zboží:
460M065800
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 15 ks
Cena bez DPH:
188,1 Kč
Cena s DPH:
227,6 Kč
Lze objednat jen 15 ks
Univerzálně použitený modul impulzního zdroje STEP-UP . Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Maximální vstupní proud může být až 9A, avšak modul není koncipován pro trvalé maximální zatížení - doporučujeme použití s maximálním vstupním proudem do 3A. Teplota modulu a odebíraný proud ze vstupního napětí má přímou závislost na vstupním napětí a jeho poměru k výstupnímu napětí. Na desce je integrováno měření vstupního a výstupního napětí pomocí 3-místného LED displeje který lze tlačítkem přepínat nebo zcela vypnout. Zvolené zobrazení je na desce indikováno pomocí LED a stejně tak i přítomnost vstupního napětí.
Tento modul je velice dobře navržen pro krátkodobé pokrytí velké zátěže avšak jeho rorměry ho limitují v dlouhodobém režimu.
Vstupní napětí 5 - 32V ( minimální vstupní napětí kdy modul již funguje je 4V )
Výstupní napětí 5 - 35V
Výstupní proud maximální - 4A
Výstupní proud optimální do 2A
Vstupní proud maximální 6A
Spotřeba na prázdno se zapnutým displejem 20mA
Provozní teplota modulu v reálném provozu při následujícím zatížení :
vstupním napětí 12V/2,0A, výstupní napětí 19V/1,3A, teplota 33 °C
vstupním napětí 12V/4,2A, výstupní napětí 19V/2,5A, teplota 67°C
Modul je osazen pouze nezbytně nutnou velikostí kapacity vstupních i výstupních kondenzátorů a při použití v zatížení větším jak 1A je nutno doplnit další externí kondenzátory určené pro impulzní provoz s kapacitou odpovídající proudovému zatížení.
