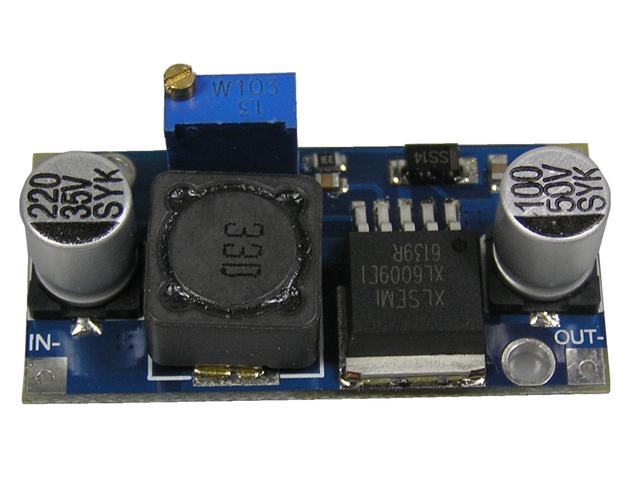

Modul nastavitelného zdroje STEP UP 5 - 37V / 1,5A (3A), XL6009 univerzální použití
Uin 3 - 32V, Uout 5 - 35V, 43x21mm
Kód zboží:
460M036500
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně > 25 ks
Cena bez DPH:
40,48 Kč
Cena s DPH:
48,98 Kč
Lze objednat jen 40 ks
Univerzálně použitený modul impulzního zdroje STEP-UP a přímá náhrada původních modulů osazených obvodem LM2577.. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce moduluí. Provozní teplota modulu je přímo závislá na odebíraném výkonu a převodním poměru, maxumální vstupní proud je 4A ale doporučujeme použití s maximálním vstupním proudem do 1,5A. Maximální výstupní proud má přímou závislost na vstupním napětí a poměru k výstupnímu napětí. Maximální trvalý konvertovaný výkon je omezen použitou velikostí cívek na modulu na 15W.
Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace se vstupním proudem do 1,5A.
Vstupní napětí 5 - 32V
Výstupní napětí 5 - 35V
Doporučený vstupní proud do 1,5A
Maximální vstupní proud 4A
Pracovní frekvence 400kHz
Vstupní proud na prázdno 12 - 25mA
Modul je osazen obvodem XL6009.
Teplota modulu v režimu 12 / 19V při okolní teplotě 20°C a trvalém vstupním proudu :
0,5A - 28°C
1,0A - 39°C
1,5A - 51°C
2,0A - 66°C
